WF-700B/WF-700-RELAY/WF-700USB投币电脑转接板(脉冲方式的投币器转接电脑):

1.0 介绍

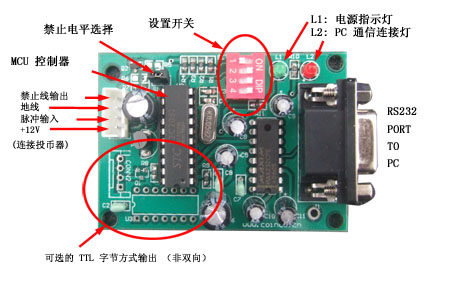

WF-700B接口板通过内置的RS232接口模块连接硬币接收器和PC主机的串行通讯口。通过WF-700B,终端开发用户能比较容易地开发投币控制设备,而不需要去考虑各种投币器的控制性能和控制接口。WF-700B是WF-700的升级版本,通过一个四位的拨码开关,能轻易设置相关工作参数。
WF-700B是一个三线通讯接口,包括发送TXD线,接收RXD线和公共地GND。WF-700B是作为从设备在系统中工作,可以随时响应主机设备的请求。.
WF-700B具有的“Lockout” 计时器功能,在主机没有按照响应的工作频率进行交互工作的时候,或者在主机遇忙或者其它意外故障时,能够禁止投币器工作,直到主机恢复工作。.

2.0 主要参数
波特率:                      - 9600
工作方式:                   - 半双工
通讯字符格式:            1位起始位,1位停止位,8位数据位 (Bits 0 = sent first (LSB)

锁定计时器
在一定的时间内,如果WF-700B没有收到响应的请求,则按照硬件拨码开关的设定进行锁定投币器。锁定时间可以通过拨码开关设置为:1秒,10秒, 20秒或者不锁定
数据堆栈, 并行模式
WF-700B 具有一个串行数据堆栈,堆栈是FIFO方式组成,在与主机的通信丢失的情况下,投币数据会被暂存在WF-700B数据堆栈中,当数据堆栈满后,则WF-700B会自动禁止硬币器,避免发生数据丢失。
WF-700B 的串行数据堆栈是一个硬币数据脉冲计数器,能最多记录261个脉冲数据。每一个脉冲输入会被生成一个单一的数据。比如我们在硬币中设置一个1元人民币输出2个脉冲,一个5角人民币输出1个脉冲的时候。我们每投入一个1元硬币,则会向PC上传两串数据。每投入一个5角硬币,WF-700B则会向PC上传一串数据。

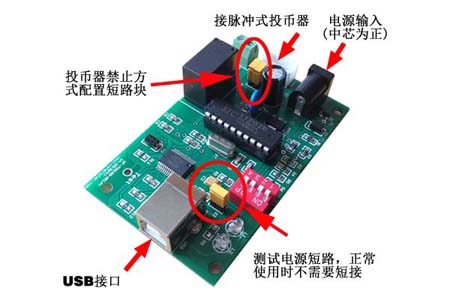

WF-700USB
